Inventory ざいこ

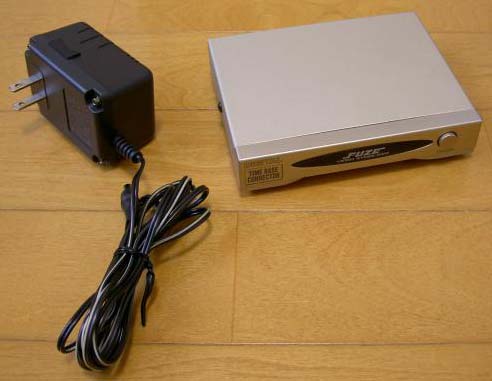

Fuze TBC-7

tbc-7_01-1669485680779.jpg x609361742.1-1669485882214.jpg

From http://nice.kaze.com/tbc-7.html:

画像安定器として動作します。 劣化したビデオテープの再生・ダビング時の画質劣化を補正するのが目的の製品です。 コンポジット（ビデオ）出力を画像のブレやノイズを軽減した上でＳ出力に変換する機能もあるので、大画面マニアにはお奨めです。

DVD, DirecTV, SkyPerfecTV などに使えます。

Closed Caption 対応、3ライン Y/C 分離回路内蔵。

カラーバー出力機能があり、電源 ON 時に [POWER] スイッチを数秒間長押しすることで、カラーバーが出力されます。 ビデオモニタの色合い調整に使えます。 私の家電品修理趣味で、カラーテレビの調整に使えます。 大変役に立つ機能です。

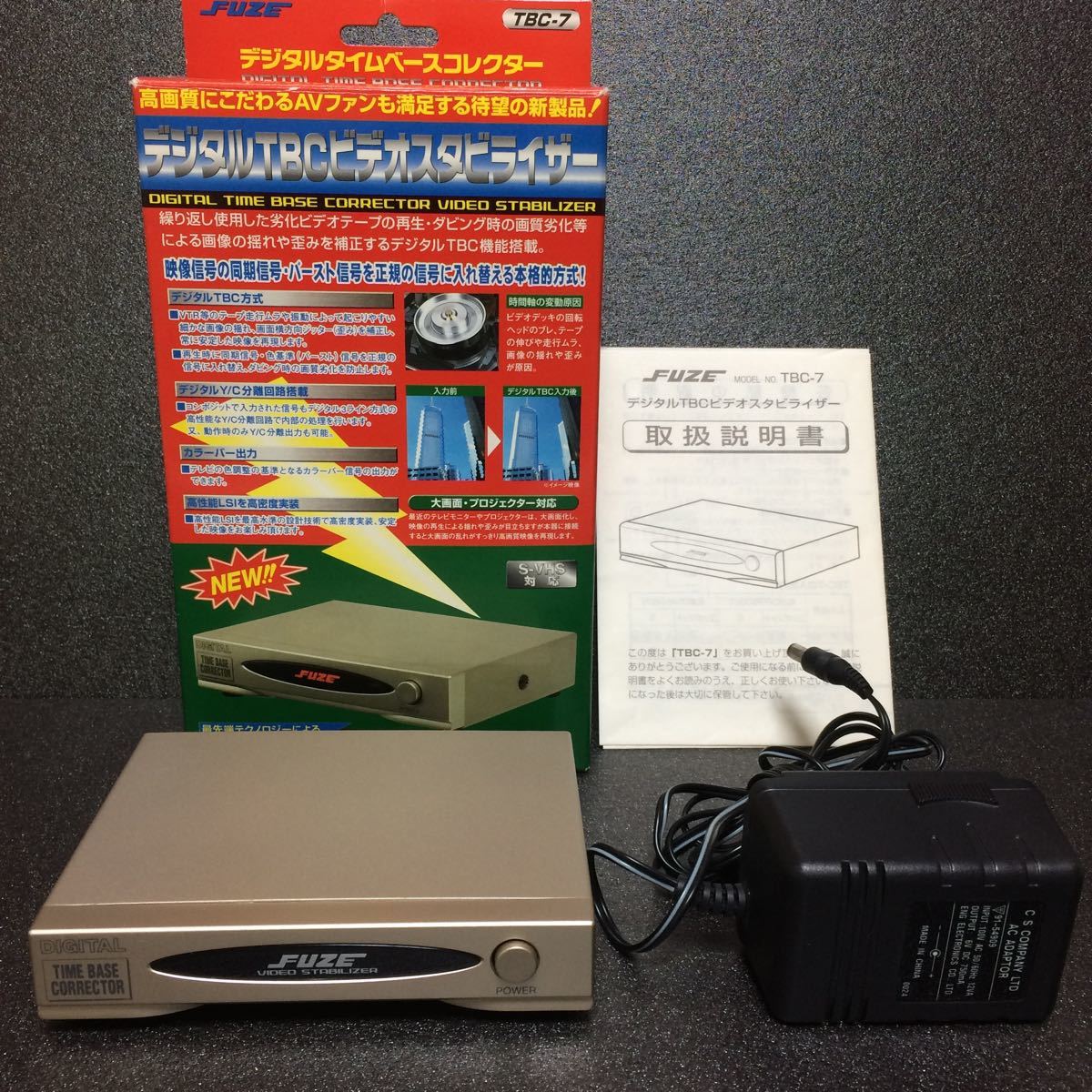

Front Box

高画質にこなれる AVファンも満足する待望の新製品
デジタルTBCビデオスタビライザー

DIGITAL TIME BASE CORRECTOR VIDEO STABILIZER

繰り返し使用した劣化ビデオテープの再生・ダビング時の画質劣化等
による画像の揺れや歪みを補正するデジタルTBC機能搭載。

映像信号の同期信号・パースト信号を正規の信号に入れ替える本格的方式!

デジタルTBC方式
■ VTR等のテープ走行ムラや振動によって起こりやすい
細かな舞像の揺れ､画面横方向ジッター(歪み)を補正し、
常に安定した映像を再現します。
■ 再生時に同期信号・色基準 (バースト)信号を正規の
信号に入れ替え、ダビング時の画質劣化を防止します。

デジタルY/C分離回路搭載
■ コンポジットで入力された信号もデジタルライン方式の 高性能なY/C分離回路で内部の処理を行います。
又、動作時のみY/C分離出力も可能。

カラーバー出力
■ テレビの色調整の基準となるカラーバー信号の出力ができます。

高性能LSIを高密度実装
■ 高性能LSIを最高の設計技術で高密度実装、安定
した映像をお楽しみ頂けます。

                時間軸の変動原因 (Green)
                ビデオデッキの回転
                ヘッドのブレ、テープ
                の伸びや走行ムラ、
                画像の揺れや歪み
                が原因。

                入力前          デジタルTBC入力後

                                   ※イメージ映像

                大画面・プロジェクター対応
                最近のテレビモニターやプロジェクターは、大画面化し、
                映像の再生による揺れや歪みが目立ちますが本器に接続
                すると大画面の乱れがすっきり高画質映像を再現します。

最先端テクノロジーによる
マイコン制御

Back Box

TBC (タイムベースコレクタ)

TBC (タイムベースコレクタ)とは、ビデオデッキの走行ムラや繰り返し使用したテープの伸び
などが原因で起こる映像の細かな揺れ (ジッター) 画面横方向の歪み等をテープ再生時の
時間軸変動を補正することにより軽減し、ビデオ信号を安定させるのに効果的な時間軸補正
回のことです。

TBC-7はこれをさらにバージョンアップ! 高性能の専用LSIをマイコン制御することにより、
時間軸の補正だけでなく、映像信号の時間軸の基準になる同期信号と、色の基準となるバー
スト信号を正規の信号に入れ替える本格的なデジタルTBC機能を搭載。 通常再生はもちろん、
ダビングやテープ編集時にもより高い補正効果を得られることにより、安定した見やすい映像
をお楽しみ頂けます。

接続例

(Diagram of connections, 再生側ビデオデッキ)

デジタルTBC方式採用

★ VTRなどのテープ走行ムラや振動によって起こる画像の揺れを補正し、
常に安定した映像を再現します。

★ 再生時に、 同期信号と色基準 (バースト) 信号を正規の信号に入れ替え、
編集やダビング時の画質劣化を防止します。 他の基準信号 (クローズドキャ
プション・文字放送など) を損なうことはありません。

(Diagram Images of Signal)
VTR再生時のカラーバースト信号
TBC通過後のカラーバースト信号
ベクトルスコープで観測したTBC 通後の色相

高性能LSIをマイコン制御

■ 高性能LSI・マイコンチップ・高性能フィルタ・
高周波水晶発振器などデジタルTBCに重要
な役割を果たす素子最高水準の設計技術
で高密度実装。時間補変動を正確に補正し、
安定した映像をお楽しみ頂けます。

(Under Image of PCB)
最高水準の設計技術で高密度実装された TBC-7の内部

---

主な仕様

■消費電力:電源ON時・3.3W スタンバイ時 ･1.65W
■定格入力電圧:DC6V750mA+ (センタープラスです / Center Positive)
■入出力端子: S端子 / RCAピンジャック
■本体サイズ:130(W)×25(H)×100 (D)mm <突起部含まず>

■本体重量:310g
■付属品:専用ACアダプター・RCAコード・取扱説明書/保証書
■材質:ABS樹脂/SPCC

---

▲ 注意

●著作権法に基づき営利･営業を目的とした使用及び複製禁止機能を解除する事を目的とした使用は禁じられています。
●劣化の激しいテープやキズの入ったテープを使用した場合は画像が乱れる場合があります。
●ご使用になるビデオ機器の相性によって、まれにノイズが出たり、画像が乱れたりする場合があります。
●モニターテレビの特性による画像の歪みは補正できません。
●本製品は映像信号のみを処理しますので、音声には影響がありません。
●クローズドキャプションをお楽しみ頂く場合は別売のクローズドキャプションデコーダをお買い求め下さい。
●本製品は成人用ビデオなどのモザイク・ボカシ処理を除去する機器ではありません。
●必ず付属のACアダプターをご使用ください。また本製品はAC100V以外では使用しないで下さい。
●製品の仕様、価格及びデザインは改良のため予告なく変更する場合がありますので予めご了承下さい。

---

Bar Code: 4 939396 101250

株式会社 シーエス
〒556-0005 大阪市浪速区日本橋3丁目1-4
商品に関するお問い合わせはユーザーインフォメーション係まで TEL.06(6634) 2030 代表
MADE IN JAPAN
50,000円
